基于i.MX8MP和ar1335的视觉方案
一. 應用場景描述及市場優勢
该方案采用NXP的i.MX8MP作为主控平台，搭配onsemi的AR1335图像传感器。系统利用AR1335传感器采集环境图像数据，随后通过i.MX8MP处理器进行高效的图像分析和处理。
这个方案采用的处理器使用了先进的14nm LPC FinFET工艺技术，支持高达4K的视频解码能力。它不仅配备有强大的四核Arm Cortex-A53处理器，运行速度高达1.8GHz，还内置了一个高达2.3 TOPS的神经处理单元(NPU)。这使得它能够处理复杂的图像识别和处理任务，如面部识别、对象追踪等。工程师可以将机器学习的推理处理任务分配给NPU，这样一来，高效的Cortex-A和Cortex-M处理器、DSP以及GPU就可以专注于处理其他系统级任务或是运行用户的应用程序。在视觉处理方面，该系统融合了双ISP技术，并且支持高动态范围（HDR）以及鱼眼镜头的图像矫正功能。ISP能够同时支持两个高清摄像头，实现实时的立体视觉效果，或是支持一个达到12M像素的单摄像头。这些先进的特性使得该系统在监控、智能零售、机器人视觉以及家庭健康监测设备等领域的实时图像处理。同时，i.MX 8M Plus还支持多种输入/输出接口，包括高速USB、PCIe、以太网和MIPI CSI，后者是连接AR1335图像传感器的理想选择。
我们再看看传感器 - onsemi AR1335图像传感器。这是一款高性能的1/3.2英寸CMOS数字图像传感器，最高分辨率可以达到13M像素。它使用了先进的BSI技术，提供了超高的分辨率和出色的低光性能，非常适合于需要高质量图像的应用。此外，AR1335还支持高动态范围（HDR）和多帧合成功能，能够在不同的光照条件下提供清晰、鲜明的图像。
基于i.MX 8M Plus主控和AR1335传感器的高性能特性，我们不仅可以开发具备自主导航和障碍物识别功能的自动导向车辆，提升仓储和物流效率，还可以进一步扩展其应用范围和功能。例如，利用i.MX 8M Plus的强大处理能力和AR1335的高分辨率图像捕捉特性，我们可以开发出支持高质量4K视频会议系统。这种系统能为用户提供清晰且流畅的实时交流体验，适用于远程办公、在线教育或医疗咨询等多种场景。
这种技术组合也非常适合应用于无人机技术领域。无人机在执行任务如地形测绘、农业监测或救灾操作时，需要快速且准确的图像处理能力进行飞行控制和环境感知。i.MX 8M Plus和AR1335的结合不仅能够提供必要的图像处理速度和质量，而且能支持无人机在多变和复杂环境中的稳定飞行。
，这种技术平台还可以用于发展智能安全监控系统。通过高分辨率的视频捕捉和高速的图像处理，可以实现实时的面部识别和行为分析，从而提高公共安全和个人财产的保护。同样，该系统也可以被用于智能家居领域，如自动化家庭安全监控，提供侵入检测和家庭成员活动的实时分析。
i.MX 8M Plus和AR1335的强大功能不仅可以提高现有工业和商业应用的效率和质量，还可以拓展到更广泛的智能技术应用领域，为未来的技术革新奠定坚实的基础。
二. 核心技術優勢*
基于NXP i.MX 8M Plus处理器与onsemi AR1335图像传感器结合的技术方案具有以下核心技术优势：
1. 高性能处理能力：NXP i.MX 8M Plus 处理器采用四核Arm Cortex-A53架构，主频高达1.8GHz，能够快速处理复杂的计算任务。此外，内置的神经处理单元（NPU）达到2.3 TOPS，专为AI和机器学习任务设计，增强了处理器在图像识别和分析方面的性能。
2. 高级图像处理功能：onsemi AR1335图像传感器采用背照式CMOS技术，具备13.1百万像素的高分辨率，优秀的低光表现和宽动态范围（HDR），使得在光线不足或对比强烈的环境中也能捕捉高质量图像。
3. 多功能接口支持：i.MX 8M Plus 支持多种视频和数据传输接口，包括MIPI CSI-2、PCIe、以太网等，提供灵活的外设连接选项和快速的数据传输能力，便于与其他系统组件或外部设备集成。
4. 低功耗设计：采用14nm FinFET工艺的i.MX 8M Plus 在保持高性能的同时，还能有效控制功耗，适用于电池供电的便携设备，延长设备的使用时间。
5. 扩展性和灵活性：系统设计允许用户根据需求添加额外的传感器和外设，支持定制化开发，满足特定应用需求，如增加更多的摄像头或集成不同的通信模块。
6. 强大的图像和视频编解码能力：i.MX 8M Plus 内置高效的视频处理单元，支持高达4K视频解码，适合需要高分辨率视频处理的应用，如高端安防监控、智能家居系统等。
7. 适用于多种高级视觉应用：结合i.MX 8M Plus的强大处理能力和AR1335的高分辨率图像捕捉能力，可以开发如自动导航、智能视频分析、人脸识别等多种视觉应用，提升系统的智能化水平。
这些技术优势使得该方案在工业自动化、智能交通、无人机、智能视频监控等多个领域具有广泛的应用潜力。

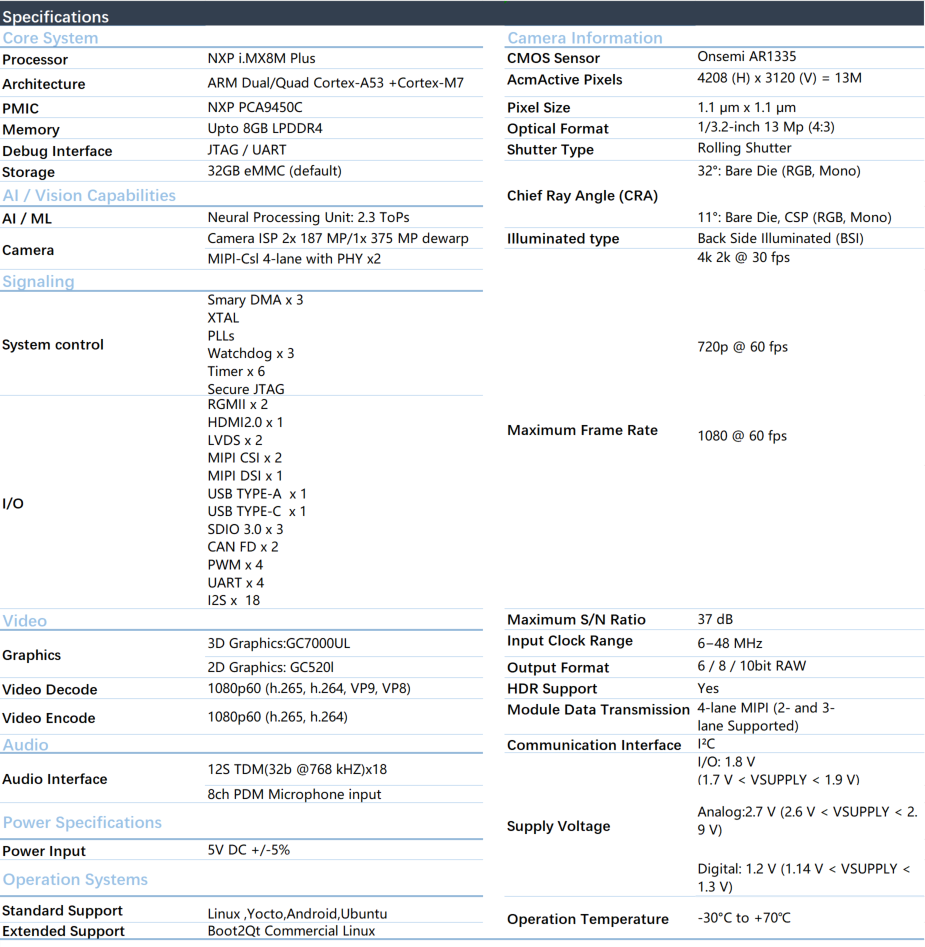

三. 方案规格

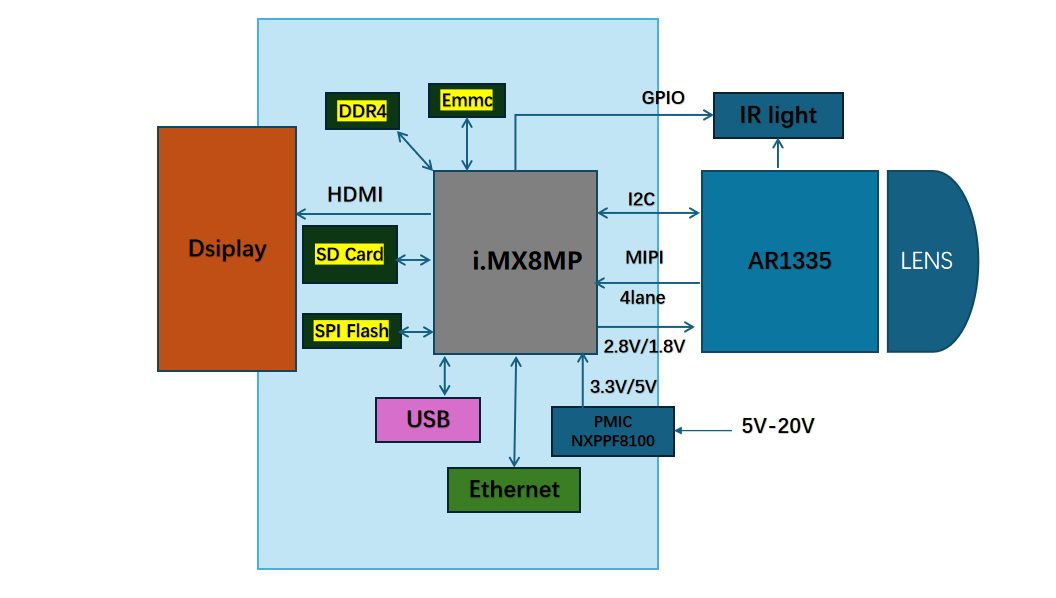

方案框架图和规格介绍：
主控（NXP i.MX 8M Plus）的规格：
1. 四核 Arm Cortex-A53 处理器，主频高达 1.8GHz。Cortex®-M7, 800 MHz。
2. 集成的神经网络处理单元 (NPU)，性能达到 2.3 TOPS。
3.集成2×ISP：375 Mpixel/s HDR ISP supporting configurations, such as 12MP@30fps, 4kp45, or 2x 1080p80。
4. 内置 Vivante GC7000UL 3D GPU。
5. 支持最高 8GB LPDDR4 内存。
6. 支持 MIPI-DSI、MIPI-CSI、HDMI、LVDS 等多种显示和摄像头接口。
7. 支持 PCIe、Ethernet、USB、I2C、SPI、UART、GPIO 等丰富的数据通信接口。
8. 高效的 H.265/H.264/VP9 视频解码能力，支持最高 4K 分辨率。
9. 14nm FinFET 工艺，低功耗设计。
Sensor（onsemi AR1335）的规格：
1. 采用背照式 CMOS 技术，图像分辨率为 13M像素。
2. 支持 4208 x 3120 分辨率的静态图片拍摄。
3. 支持最高 30fps 的全分辨率连续拍摄。
4. 支持高动态范围 (HDR) 图像拍摄和视频录制。
5. 内置自动对焦、自动曝光、自动白平衡等图像处理功能。
6. 采用 1/3.2 英寸光学格式，像素尺寸为 1.1um。
7. 支持 MIPI CSI-2 数据接口，4-lane MIPI (2- and 3-lane Supported);Max Data Rate: 1.2 Gbps/Lane
8. 支持低功耗待机模式，适合电池供电的便携设备。

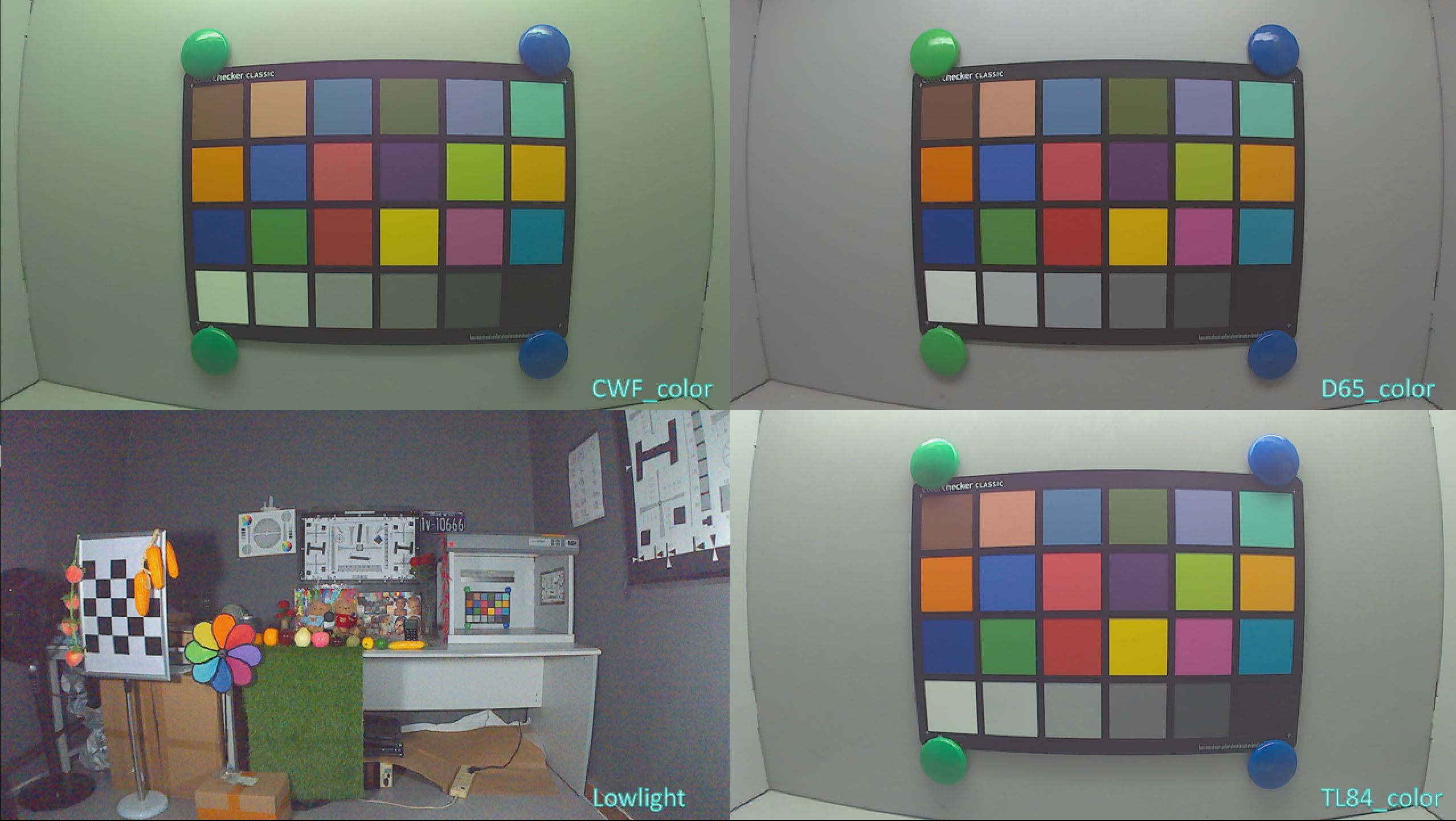

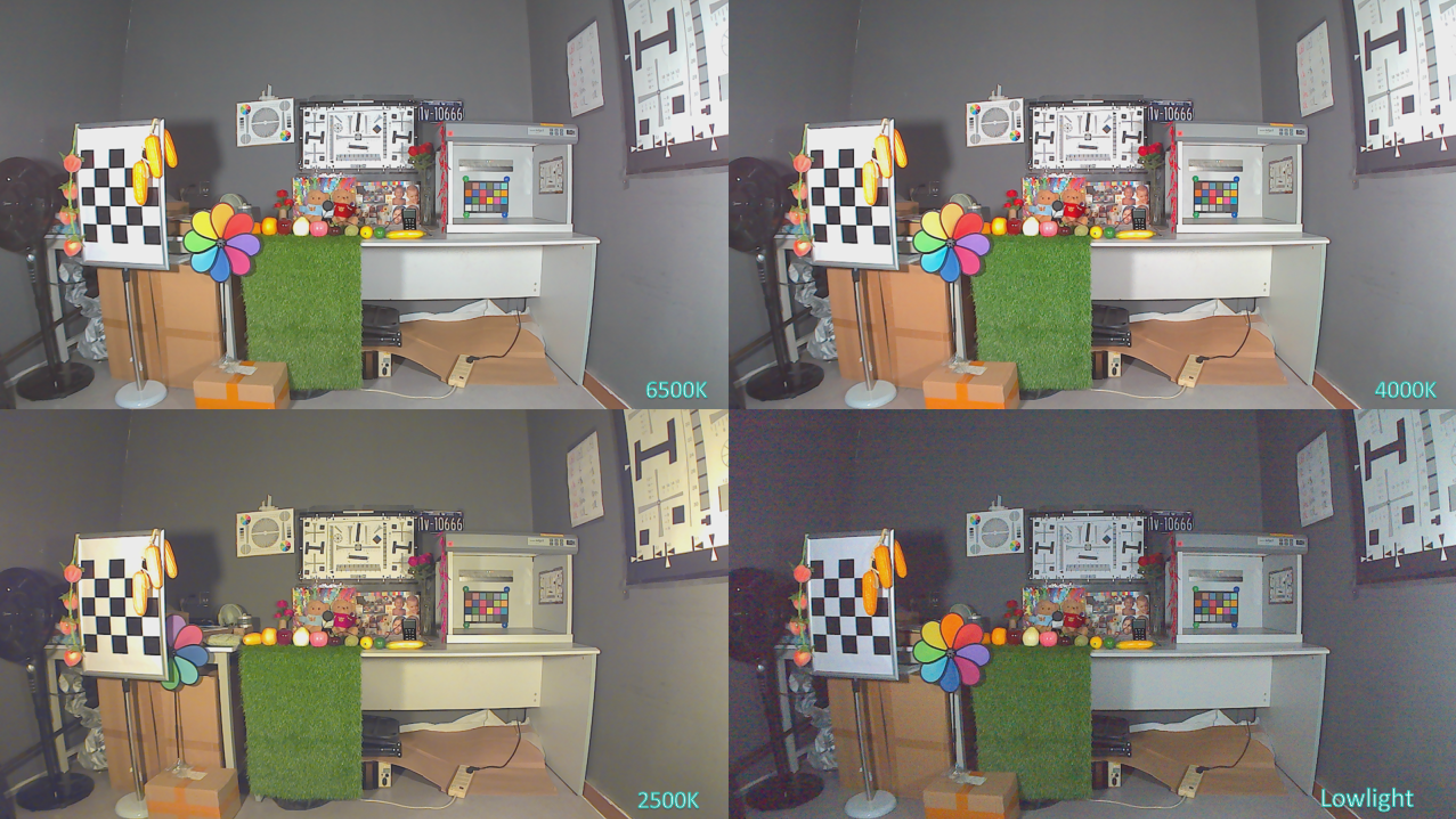

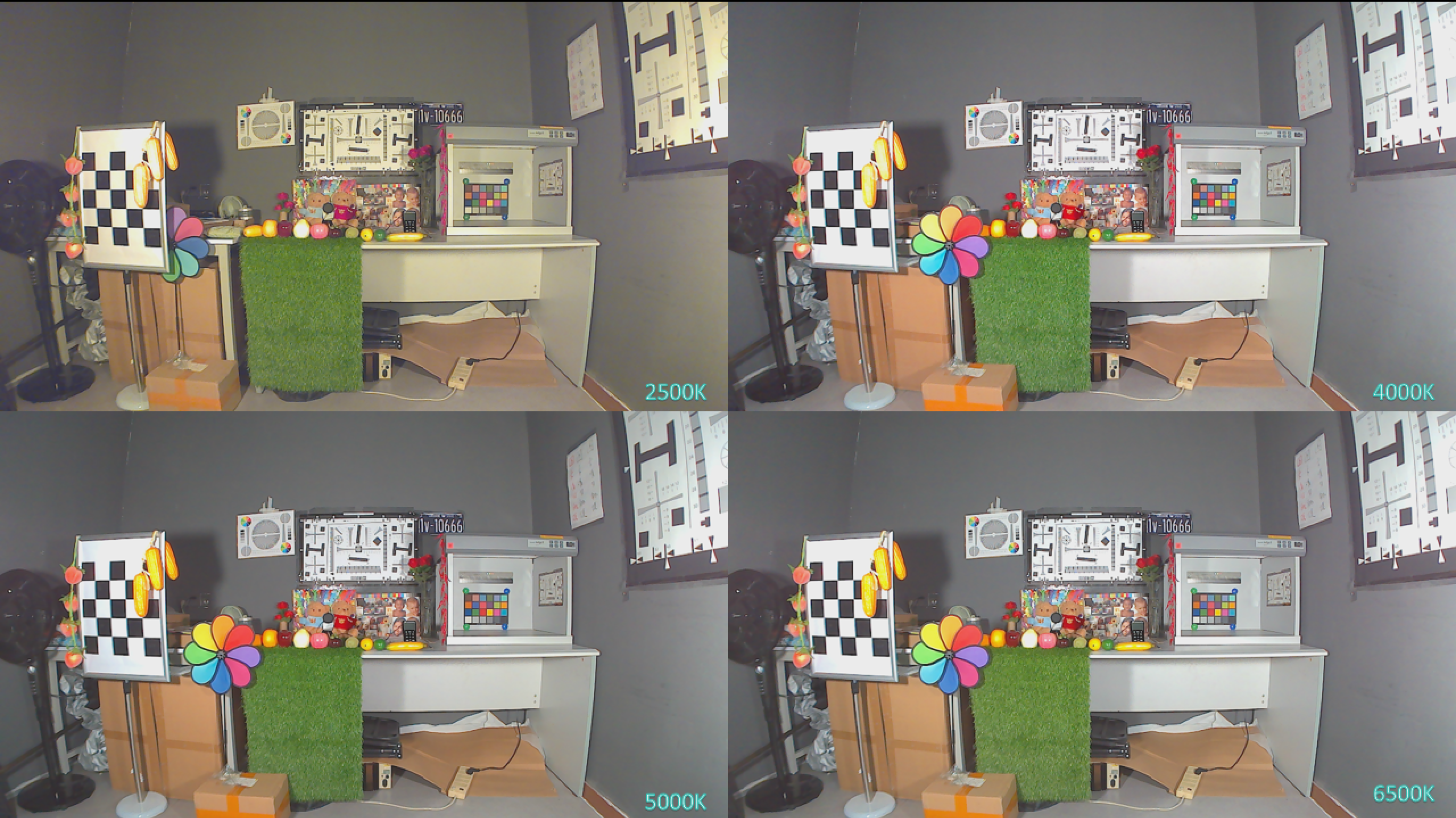

四. 影像效果展示
五. 场景应用图
AI生成，仅供参考
AI生成，仅供参考
AI生成，仅供参考
