基于英飞凌低功耗WiFi6 CYW55913支持Matter协议的智能门锁方案

1. 开发工具：

          ModusToolBox/Linux/CYW55912EVB

2. 测试平台的搭建；主要架构：Commissioner端运行在Ubuntu主机上；在Ubuntu系统上 Bring up CYW55512的蓝牙，通过CHIP Tool 来Commission Matter device；

3. 实现主要功能: 通过Matter网络实现远程控制智能门锁；

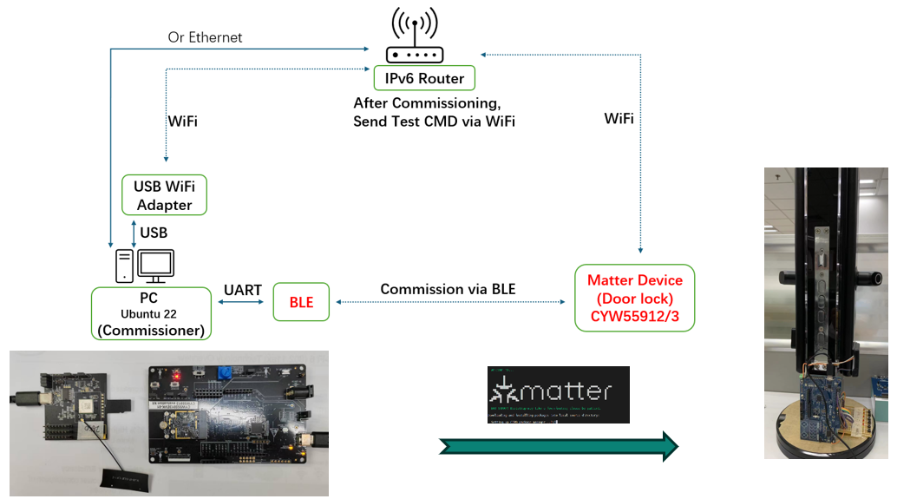

4. 架构框图：

图1

    5. CYW55913 Matter Smartlock Demo的Commission和测试

     a. 在Ubuntu主机上安装chiptool工具

         $sudo snap install chip-tool –beta

     b. 用chip-tool工具配置Matter设备CYW55913(Smartlock)

         #./chip-tool pairing ble-wifi <node_id> <ssid> <password> <pin_code> <discriminator>

         $sudo chip-tool pairing ble-wifi 1266 TP-LINK_59C6 12345678 20202021 3840

         Chip tool scan到matter 设备：

          图2

        c. CHIP tool commission 成功：

         图3

    d. CHIP tool 发送unlock-door 命令：

        $sudo chip-tool doorlock unlock-door 1266 1 --timedInteractionTimeoutMs 1000

       图4

  e. CHIP tool 发送lock-door 命令：

      $sudo chip-tool doorlock lock-door 1266 1 --timedInteractionTimeoutMs 1000

       图5

   f.CHIP Tool 发送Read lock-state命令：

          $sudo chip-tool doorlock read lock-state 1266 1

图6

6. CYW55912的Low power性能：

图 7

►场景应用图

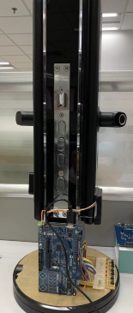

►展示板照片

►方案方块图

►核心技术优势

1. 支持WiFi 6，2.4G 和 5G双频； 2. 支持Matter协议； 3. 超低功耗； 4. WiFi 6& BLE 5.4 二合一； 5. 支持Secure boot；

►方案规格

1. 供电3.3V， 待机功耗180uA； 2. Arm® Cortex®-M33 192 MHz WiFi 6 SoC， IEEE 802.11a/b/g/n/ac/ax compliant； 3. 7 Channel 12-bit Sigma Delta ADC； 4. 同时支持 STA+Soft AP； 5. Tx Power： 2.4 GHz: +24.0 dBm 1 Mbps DSSS；5 GHz: +20.5 dBm 6 Mbps OFDM； Rx Sensitivity： 2.4 GHz: -101.5 dBm 1 Mbps DSSS；5 GHz: -94.5 dBm MCS0
