1. 方案定位
本方案以新唐 MA35D1 异构 MPU 为工业边缘网关主控，用 Microchip KSZ8795 构建“4×百兆现场接入 + 1×千兆上行”的二层管理交换，用 AzureWave AW-CM467-USB 提供双频 Wi‑Fi 5/蓝牙回传、调试与配网，整体面向产线设备汇聚、车间交换环网、PLC/仪表/CAN 采集、无线备份上云等场景。
适用：工业边缘网关、产线协议转换、设备联网改造、多口交换型 DTU、带 Wi‑Fi 调试/移动巡检接入的现场网关。
2. 核心器件及参数说明
2.1 主控 MA35D1
- 计算：双核 64 位 Arm Cortex‑A35 @最高 800MHz + 单核 Cortex‑M4 @180MHz；A 核跑 Linux/OpenWrt 做网络、协议、上云，M4 跑 RTOS/裸机做串口、CAN、ADC、硬实时采集。
- 内存/存储：MCP 封装内叠 DDR2/DDR3L，最高 512MB；启动支持 QSPI NOR/NAND、Raw NAND、eMMC、SD；部分 SOM 配 256/512MB DDR + 8GB eMMC/NAND。
- 网络：不同 SKU 为 2×千兆 GMAC，或 1×千兆 + 1×百兆 MAC；RGMII/RMII 接外置 PHY。
- 工业外设：官方资料按料号最高到 17×UART、4×CAN FD；USB2.0 HS 主机/设备、SDIO3.0、SPI/I2C/I2S、RGB LCD、EADC/ADC。
- 安全：TrustZone、Secure Boot、TSI 安全岛、AES/SHA/ECC/RSA/SM2/3/4、TRNG、KeyStore、OTP、tamper pin，可支撑 IEC 62443 起步合规。
温度：工业级资料常按 −40~+85℃ 环境评估；具体核心板/载板重新做高低温与 EMC。
2.2 交换扩展 KSZ8795
KSZ8795CLX 为 5 口二层管理交换：
- 4×10/100BASE‑T 内置 PHY 铜口，1×千兆上行 MAC，Port5 可配 GMII/RGMII/MII/RMII；默认 RGMII。
- 管理接口：SPI 从机最高 50MHz 访问全部寄存器；也可用 MDIO/MIIM 访问 PHY 寄存器。
- 交换特性：802.1Q VLAN（最多 128 活动组/4096 ID）、RSTP、802.1p/DiffServ QoS、4 优先级队列、入口/出口限速、ACL、802.1x、端口镜像、MIB 计数、LinkMD 线缆诊断、EEE、WoL。
- 电源/封装/温区：1.2V 核、I/O 1.8/2.5/3.3V，3.3V 模拟；80‑pin LQFP；Microchip 产品页标 −40~+85℃，渠道资料有商业温区版本，工业项目按订货型号确认。
- 定位：适合“多台 PLC/相机/IT 设备百兆接入 + 千兆回传控制器/核心网”；不适合做全千兆接入交换。
2.3 无线 AW-CM467-USB
- 主芯片 Infineon/Cypress CYW4373；双频 802.11a/b/g/n/ac 1T1R，80MHz 下 11ac 最高 433.3Mbps。
- 蓝牙：海华现页标 BT 5.4，历史 datasheet/渠道资料有 5.0/5.2 口径，量产按采购版本锁固件；支持 BR/EDR 与 BLE。
- 主机接口：单 USB2.0，片内 hub 同时出 WLAN 和 BT；LGA 47pin，12×12×1.65/1.75mm；2.4G/5G 内置 PA/LNA，WLAN/BT 共存仲裁。
- 温区：部分渠道资料标 −20~+70℃，不属于宽温工业级；高温电柜仅作调试/室内用，或换工业级 USB/SDIO Wi‑Fi 模组

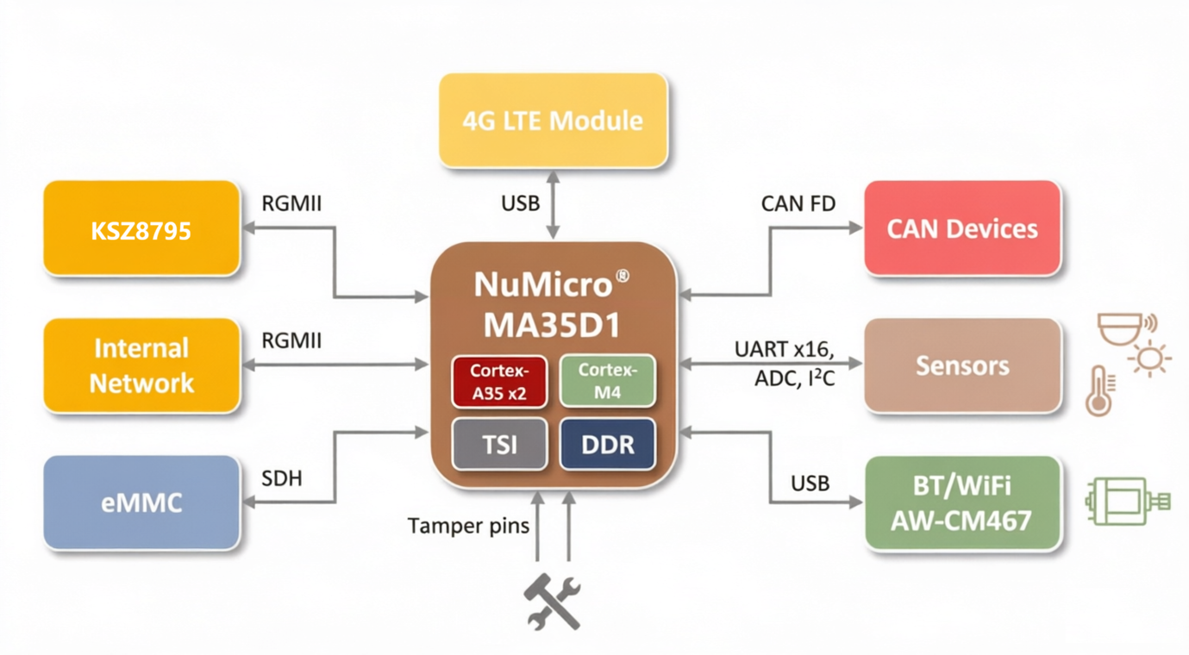

3. 方案框图：

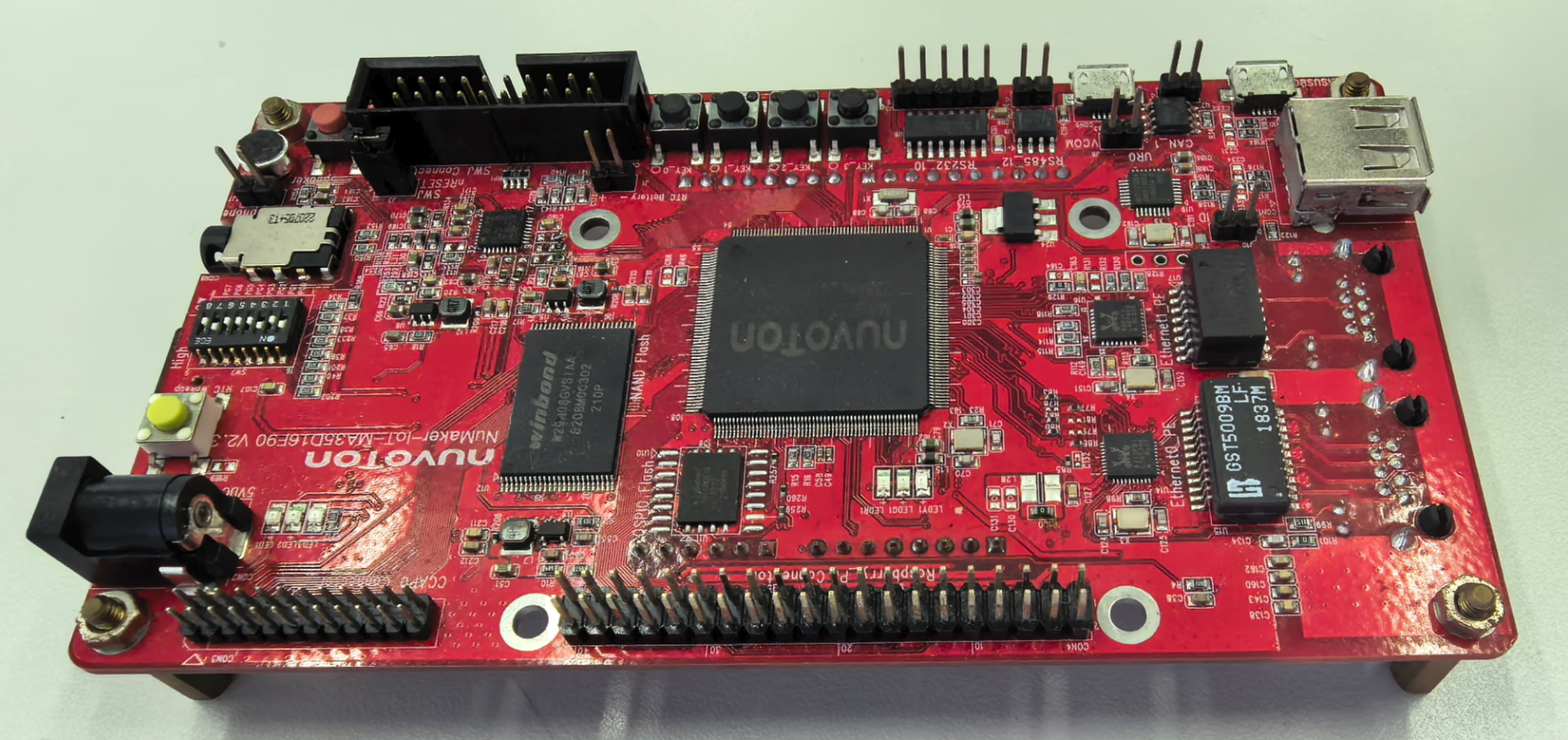

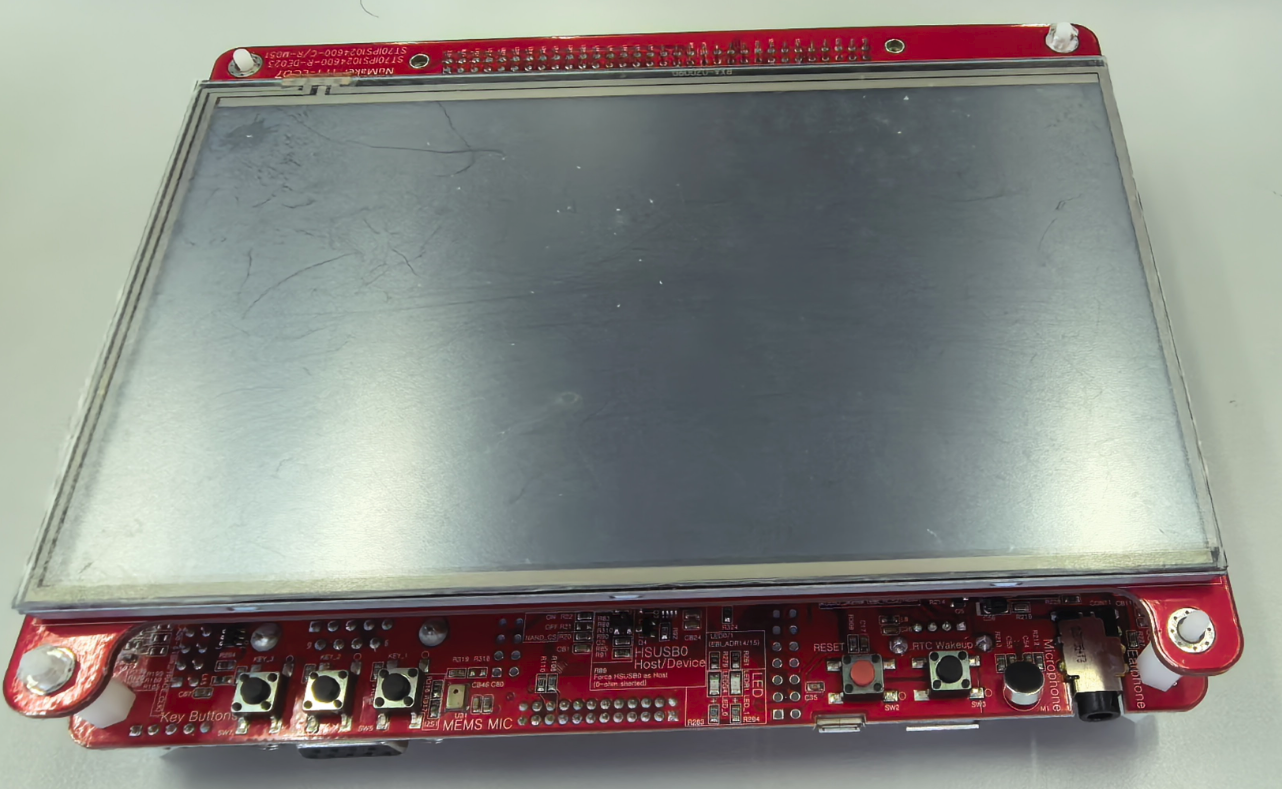

4. MA35D1 EVK 开发板：
